1 、根據工業標準和代碼進行焊接時，鋼板之間的典型結構焊縫能達到怎樣的強度？
焊縫一般能保持較高的強度，以至于超過了焊材代碼和應用中所要求的強度。在很多情況下，這種焊縫的強度不能通過焊材代碼本身辨別出來。例如，用普通焊條E60 ××焊接完成的焊縫強度比焊條標稱的強度值高大約50%。并且在焊接完成后，很多市售的E60 ××焊縫的屈服強度比結構鋼本身高75% 。
2 、為什么典型焊態下的結構鋼焊接接頭的強度比母材金屬的強度高？
有以下兩個原因：
①所用焊條中的金屬心是優質鋼，比母材的性能好。
②在焊接過程中，熔化金屬受到良好的保護作用。與電爐鋼相比較，焊條藥皮還具有凈化劑和脫氧劑的作用，藥皮中的其他合金萬分能夠促使形成均勻的晶體結構和良好軟科學性能的焊縫。
3 、焊接缺陷，可美國焊接學會AWS 術語中的非連續，對焊縫的強度有何影響？

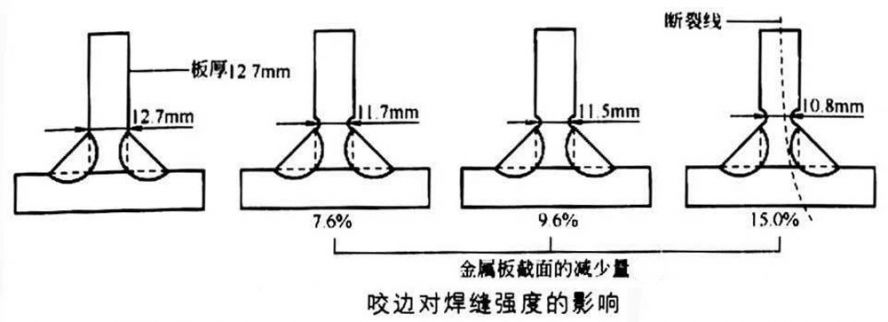

①下圖表明，對于焊接接頭試樣來說，焊縫上盡管有嚴重的咬邊缺陷，但在靜載荷的拉伸作用下，失效的是金屬板，而不量焊縫。

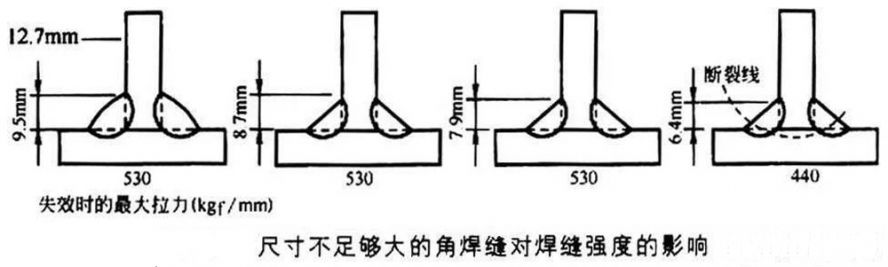

②一個總的原則是，角焊縫尺寸應為被焊金屬板厚度的75%，以便增強整個金屬板的強度。依據這種方法，在厚度12.5mm金屬板上焊接尺寸為9.5mm的角焊縫的強度應比母材金屬高，對于尺寸為8.7mm和8mm的角焊縫也是這樣。當角焊縫尺寸減小到6.4mm時，焊縫金屬在220kgf/mm壓力（該壓力值是美國焊接學會施用壓力的5倍多）作用下才發生破斷。尺寸不足夠大的角焊縫對焊縫強度的影響。如下圖所示。

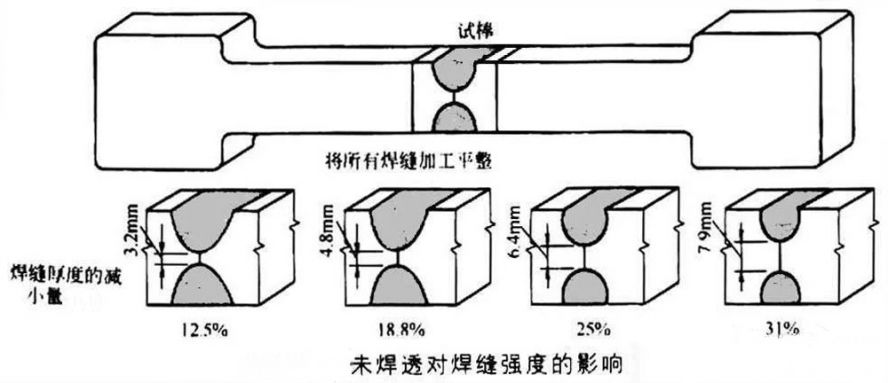

③下圖給出了未焊透對焊縫強度的影響。進行拉伸試驗之前，先將焊縫加工平整。當焊縫縮頸處減小到整個試樣厚度的31% 時，整個焊縫才發生破斷
4 、焊縫中有多少氣孔時會影響到焊縫金屬的強度？
試驗表明，當焊縫中的孔隙量大于整個焊縫的7%時，焊縫的塑性或抗拉強度、沖擊強度將發生很大的變化。
什么是工作焊縫？什么是聯系焊縫？
焊接結構上的焊縫，根據其載荷的傳遞情況，可分為兩種：一種焊縫與被連接的元件是串聯的，承擔著傳遞全部載荷的作用，一旦斷裂，結構就立即失效，這種焊縫稱為工作焊縫。
另一種焊縫與被連接的元件是并聯的，僅傳遞很小的載荷，主要起元件之間相互聯系的作用，焊縫一旦斷裂，結構不會立即失效，這種焊縫稱為聯系焊縫。
